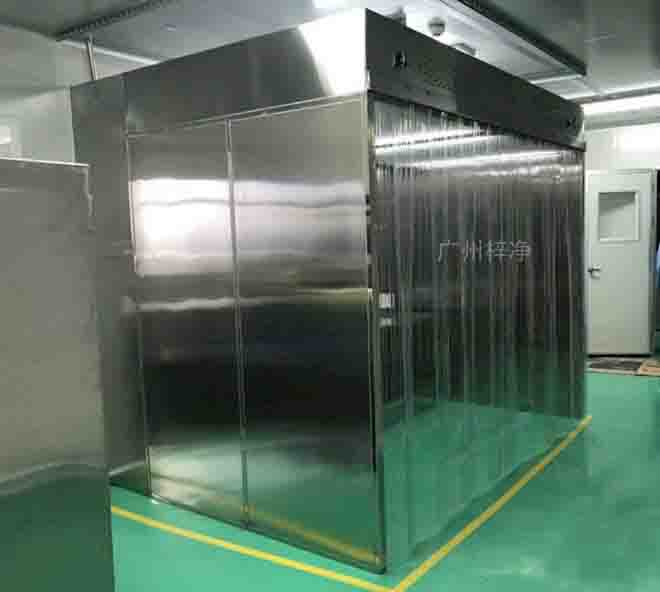

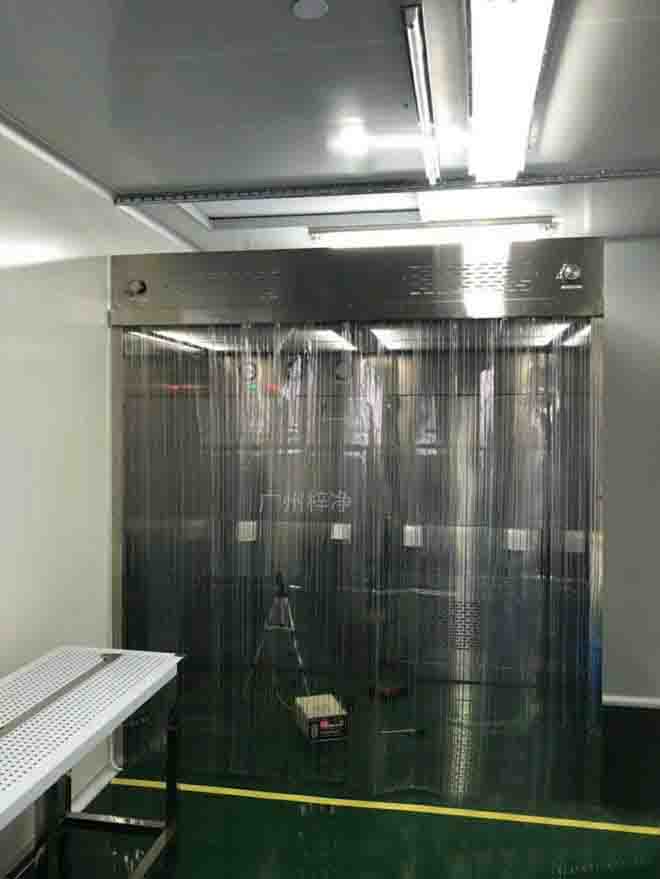

負壓稱量罩|負壓稱量室

稱量罩也稱為負壓稱量罩或者稱量室(負壓稱量室)，百級稱量罩，負壓稱量室(罩)是一種用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備，它提供一種垂直單向氣流。部分潔凈空氣在工作區循環，部分排出至附近區域，使工作區產生負壓。在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還可避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。

稱量罩/負壓稱量室級別有百級、萬級，但一般標準選擇百級潔凈度效率好。

稱量罩操作區域由百級垂直層流ISO 5（NF，EN，ISO14644-1）保護，按照FDA和歐盟GMP以及我國GMP的要求進行設計。

稱量罩|負壓稱量罩工作原理：

稱量室內空氣經初效濾器、中效過濾器，由離心風機壓入靜壓箱，在經高效過濾器后從氣流擴散送風單元出風面吹出，潔凈空氣以均勻的斷面風速流經工作區，從而形成高潔凈的工作環境。中心稱量罩的操作區域維持在負壓狀態，排出10%的循環空氣。稱量罩是中心稱量小室的空氣經過三級過濾系統（高效過濾器除去99.99%的顆?！?．3μm以上的所有灰塵）進行自循環，設計符合藥廠GMP要求。

稱量罩|負壓稱量罩用途：

可在稱量罩設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。

稱量罩結構：

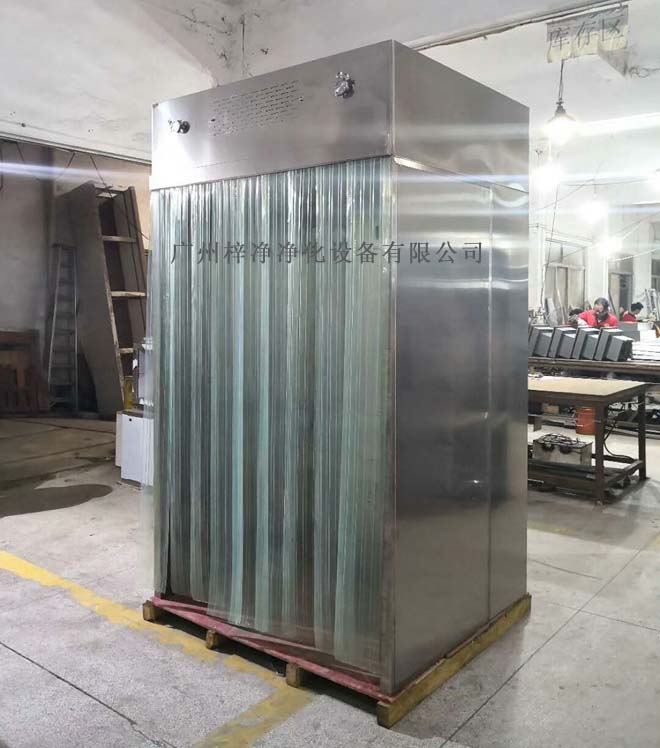

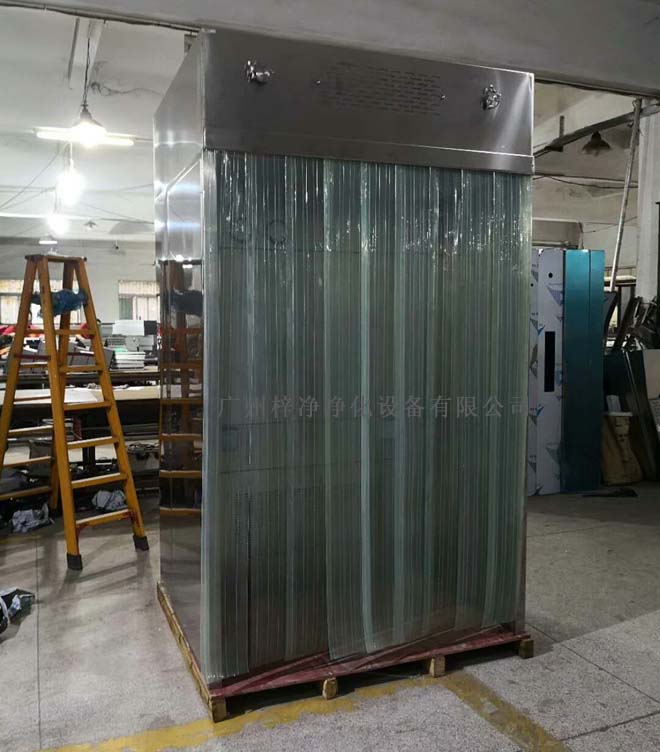

稱量罩采用304不銹鋼，工作區域墻板選用不銹鋼304（1.2mm厚，油拉絲短絲，墻板內部圓弧角連接，無死角，保證工作區域的密封性和整潔美觀。負壓稱量罩由罩體、靜壓箱、送風箱體、均流膜、PAO檢測口、觸摸屏、壓差傳感器、風機、照明燈等主要部件組成。負壓稱量罩采用模塊式設計，現場組裝拆卸方便。由初中效＋風機箱高效過濾器＋均流膜組成。

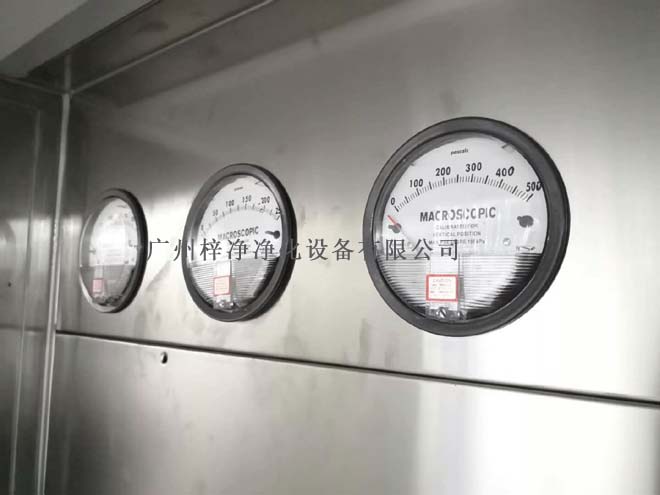

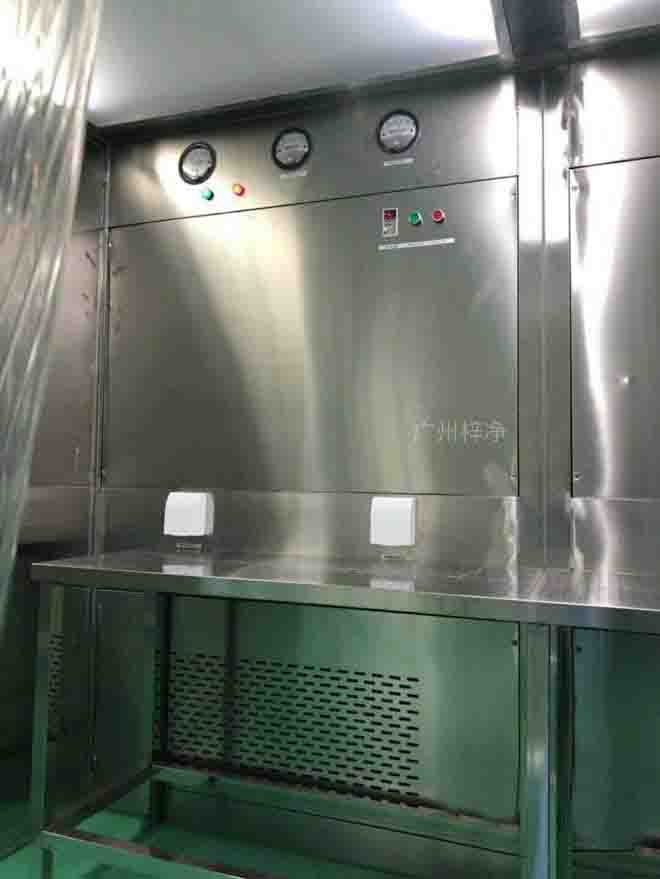

稱量罩由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分組裝而成。控制面板位于設備內部工作區正面，控制面板采用西門子觸摸屏變頻器控制系統，可以控制風機起停，調節風機頻率，調整工作區需要的風速（當設備安裝使用后，需由專門人員調節頻率）。并顯示初效過濾器，中效過濾器，高效過濾器，均流膜的壓差，風速和溫濕度，另外配置塵埃粒子監測系統，實時監測動態潔凈度，起到潔凈度參照作用，同時還對風速和壓差，潔凈度等異常報警。壓差表是用來測量過濾器不同時期的壓力，為稱量罩提供持久的性能指示。初效根據使用情況需定期清洗。在回風夾道裝有四個壓差傳感器，對應專門的均流膜，初，中，高效過濾器的阻力，并在觸摸屏內顯示出來。當過濾器壓差超出范圍時，在觸摸屏上有顯示報警，同時在自控箱箱上有聲音。

稱量罩可選功能：

1、配電柜單獨設置；

2、液晶屏/觸摸屏控制；

3、具有低風速報警，超壓差、超溫濕度報警功能；

4、配USB接口，數據可導出打??；

5、增加溫濕度調節功能，調節溫濕度；

6、配塵埃粒子、浮游菌檢測功能；

7、采用PLC控制系統，風速自動恒定，具有風速、

8、壓差、溫濕度顯示；

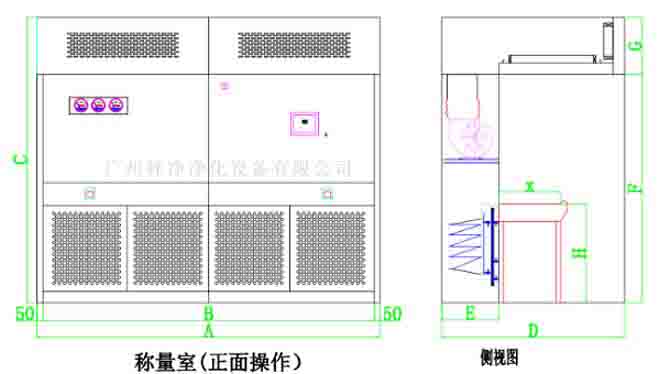

稱量罩負壓稱量罩產品型號/ZJC-1300:

外型規格尺寸：W1300xL1500xH2450；

內部規格尺寸：W1200xL1000xH1950；

外箱整體材質：SUS304不銹鋼板；

高效過濾器：鋁框液槽高效過濾器H14級，1220*610*69mm；；

凈化等級：CLASS 100@0.5UM；

控制方式：手動開關控制/觸摸屏全自動控制；

額定風速：0.36-0.51M/S(GMP標準）；

潔凈等級：100級；

額定功率：0.65KW；

平均照度：》400LUX；

進口變頻器：調速（調節頻率）；

稱量罩/稱量室保護對象：

保護藥品

保護操作人員

保護環境

稱量罩操作注意事項：

負壓稱量罩廣泛應用于微生物研究、科學實驗或者是制藥類的行業，是一種用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備。主要由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分構成。今天讓梓凈技術來為大家講解一下負壓稱量罩原理、結構及操作注意事項。

負壓稱量罩通過下沉降式低壓氣流均流于操作區域，產生一個潔凈無菌的局部環境，同時排出10%至15%的風量,吸取房間內的空氣作為補充，所以稱量區域內的壓力相對稱量區域外部的壓力呈微負壓，從而避免了稱量過程中物料的外泄和藥品之間的交叉污染。

負壓稱量罩操作：

1、通電后呈現：然后輕觸該頁面任何位置，自動呈現下一操作頁面。

2、輕觸“當前用戶”以操作員身份輸入密碼，然后輕觸“變頻器啟動”風機開始正常運轉。調節風機送風量（風速）大小可輕觸“▲”或“▼”改變變頻器頻率大小實現。

3、停止運轉時輕觸“變頻器停止”，關閉照明燈。

負壓稱量罩操作注意事項

1、負壓稱量罩緊急停止按鈕，平時不能按動，只有當發生緊急情況時，才可使用。當按下緊急停止按鈕時，只是風機動力電源停止，照明等相關的設備仍然保持通電狀態。

2、操作人員在稱量時應始終處于負壓稱量罩下方（稱量罩大小不同，酌情處理）。

3、操作人員在整個稱量過程中必須按規定佩戴好工作服，戴好手套，口罩和其他相關的防護用具。

4、使用負壓稱量罩時應提前10分鐘開機運行。

5、使用觸摸液晶屏?xí)r，動作要輕柔，防止觸摸液晶屏損壞。

6、禁止用水沖洗，禁止在回風口位置放置物品。

注:可根據客戶要求制作非標產品。

可選配件: 1、風速傳感器；2、壓差傳感器；3、變頻器；4、觸摸屏；5、PLC控制；6、高分子均流膜。
